Frecuencia de afilado de las herramientas

Lo ideal es que una herramienta de diamante no necesite reafilarse. La matriz de aglomerante de diamante está formada por partículas de diamante dispersas aleatoriamente en un aglomerante metálico. A medida que se trabaja con las partículas de diamante durante la operación de rectificado, se desgastan y pierden sus caras de corte al aplanarse en la cara superior expuesta, un fenómeno denominado vidriado. Sin embargo, el desgaste del aglomerante puede no ser al mismo ritmo que el del diamante. Si el desgaste del aglomerante es más rápido que el del diamante, la matriz es blanda para la aplicación y la herramienta de diamante no es adecuada, ya que tendrá una vida útil reducida.

Si el desgaste de la unión es más lento que el del diamante, la matriz es dura. Este es probablemente el caso de la aplicación de pulido de vidrio. En este caso, los diamantes no están lo suficientemente expuestos para pulir el vidrio con los parámetros de corte requeridos. Por lo tanto, se requiere un abrasivo relativamente suave, como el óxido de aluminio (AL2O3), para pulir la unión y exponer algunas partículas de diamantes nuevos y volver a exponer las antiguas. Algunos diamantes también se desprenden de la unión durante esta exposición. Esto se llama aderezo, pegado o lapidación.

Además de la diferencia de velocidad de desgaste entre el diamante y el aglomerante, siempre existe la posibilidad de que las partículas finas de vidrio suspendidas en el sistema de refrigeración se adhieran entre las partículas de diamante. Esto también crea una situación de subexposición del diamante, lo que requiere el uso de un abrasivo AL2O3 para eliminar las partículas finas de vidrio.

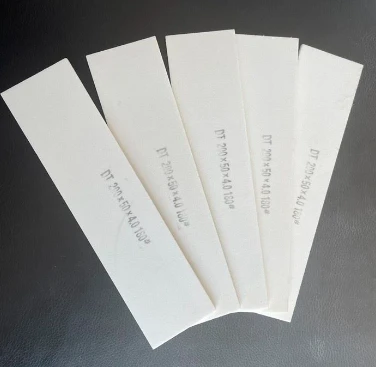

En ambos casos, el abrasivo AL2O3, normalmente en forma de barra, no debería afectar al diamante. Se utiliza un abrasivo más blando, como el AI2O3, para que los diamantes no se fracturen. Además, el tamaño del grano del abrasivo es uno o dos tamaños más fino que el tamaño de la malla del diamante. Esto reduce la posibilidad de que los diamantes se salgan del aglomerante durante el desbaste.

La cantidad de barra de AL2O3 utilizada en el reacondicionamiento afecta directamente la velocidad de rectificado o la vida útil de la herramienta de la muela. El uso insuficiente de la barra no volverá a exponer el diamante correctamente, lo que provocará una pérdida de velocidad de rectificado. El uso excesivo de la barra provocará la pérdida de diamante debido a la formación de gorgoteo y, por lo tanto, una pérdida de vida útil.

Reducir la frecuencia de afilado permite utilizar mejor la herramienta de diamante para la aplicación específica.
