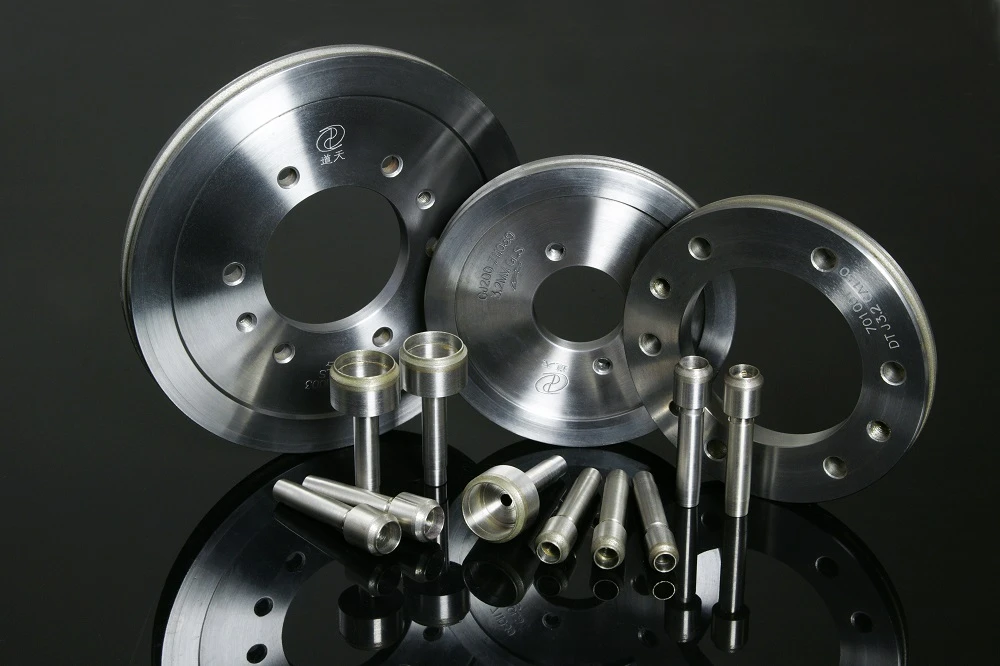

Métodos de preparación de muelas de diamante

La muela de diamante tiene un buen rendimiento de pulido y se usa ampliamente en el pulido de cerámica industrial, aleaciones duras, vidrio óptico, herramientas de diamante y piedras preciosas, etc.

Pero la dureza de la rueda de diamante es alta, por lo que es difícil terminar el grande y es fácil que ocurran problemas de congestión en el proceso de acabado, lo que afecta gravemente la eficiencia del pulido, la calidad de la superficie y los límites de reparación de la aplicación de la muela de diamante. En este documento, los métodos de acabado de la muela de diamante de comparación e investigación, analiza los diversos métodos de modificación del principio de conformación, las características y las ocasiones de aplicación.

1 Método de preparación de molienda

1.1 Principios del método de molienda y acondicionamiento

Al terminar, se utilizan muelas abrasivas comunes y muelas de diamante para rectificar, la rotación de la muela de diamante y la rotación de la muela abrasiva común también realizan un movimiento de avance, en la superficie de las muelas de diamante, los granos de molienda bajo la acción de la fricción, girando lentamente, girando al mismo tiempo, se produce cierta extrusión del enlace metálico, para hacer que el aglutinante se agriete, junto con la acción continua de la fricción, provocando que el enlace se agriete, el aglutinante, eventualmente haga que la superficie opaca de los granos de diamante de la muela se caiga, revelando partículas de diamante afiladas para lograr el propósito del acabado.

1.2 Características del método de molienda y acondicionamiento

Las principales ventajas del método de molienda y acondicionamiento son: estructura simple, operación conveniente, tiempo de molienda corto, velocidad de molienda estable y bajo costo de molienda, pero el proceso de molienda tiene fuerza de impacto, baja eficiencia de molienda, poca precisión de molienda y mayor desprendimiento de grano de molienda, y la calidad de modelado no es fácil de controlar.

Se utiliza para revestir muelas de diamante con aglutinante de cerámica y resina.

2. Método de vendaje elástico suave.

2.1 Principio del método de vendaje elástico suave

En el método de afilar con elasticidad suave, la cinta abrasiva se coloca sobre la rueda de cinta abrasiva durante el afilar. Durante el afilar, la rueda de diamante gira a alta velocidad, la rueda de bobina gira lentamente y la cinta abrasiva se mueve sobre la rueda abrasiva lentamente. La fuerza de contacto entre la cinta abrasiva y la muela se utiliza para eliminar eficazmente el aglutinante entre los granos de afilar en la superficie de la rueda de diamante, a fin de lograr el propósito del afilar.

2.2 Ventajas del método de vendaje elástico suave

En comparación con otros métodos de reparación, el método de recorte elástico suave es más adecuado para revestir la muela de pulido de diamante en polvo con unión metálica, porque la muela de pulido de diamante en polvo con unión metálica tiene tanto plasticidad metálica como alta dureza, por lo que el acabado presenta una dificultad considerable, que se muestra principalmente en: la superficie de la herramienta de revestir el grano de pulido se desgasta rápidamente, el segundo es que las migajas del acabado se atascan fácilmente en el espacio y hacen que el revestimiento no pueda continuar.

Sin embargo, la herramienta de rectificado del método de rectificado elástico suave, la banda abrasiva, siempre está en contacto con la muela de rectificado con nuevas partículas abrasivas afiladas, lo que puede formar un buen entorno de rectificado y eliminar eficazmente el aglutinante entre los granos de rectificado en la superficie de la muela de diamante. Además, la fuerza de rectificado es pequeña y la calidad de la superficie de rectificado es alta durante el rectificado.

3. Método de preparación de chispas eléctricas

3.1 Principio de preparación mediante electroerosión

El método en el proceso de preparación de una muela de diamante, la muela de diamante a alta velocidad, el positivo, de la muela de diamante para conectar la potencia de las herramientas eléctricas del electrodo del cátodo, la muela de diamante y la inyección de refrigerante de molienda entre el electrodo de la herramienta, un voltaje entre el electrodo de la herramienta y la muela de diamante, descarga de chispas en la muela de diamante de agente aglutinante de metal y recorte la generación entre electrodos, la descarga instantánea de gasificación de alta temperatura en el aglutinante de metal, la unión de metal de la superficie de la muela de diamante se elimina de manera efectiva y los granos de diamante están completamente expuestos al aderezo de la muela de diamante.

3.2 Características del apósito EDM

Se puede realizar un recorte en línea, fácil de garantizar la precisión del rectificado de la muela abrasiva, después de revestir la muela abrasiva, la fuerza de rectificado es pequeña, el plástico y el plástico de alta precisión y afilado se pueden terminar al mismo tiempo, pero el plástico es más lento y la descarga de chispas de la muela abrasiva de diamante para la temperatura de descarga hace que el cambio de rendimiento abrasivo, controlar eficazmente la temperatura de la superficie de la muela abrasiva es la clave de la muela abrasiva de diamante para revestir EDM.

4. Método de vendaje con láser

4.1 Principio del método de tratamiento con láser

El método de recorte láser es el uso del sistema óptico de enfoque del rayo láser en un pequeño punto de luz en la superficie de la muela abrasiva, excepto algunos láseres que se reflejan, la mayor parte del láser es absorbido por el aglutinante metálico, las temperaturas se disparan, causadas por el área de irradiación del rayo láser, el aglutinante metálico se gasifica y se elimina, la eliminación del material aglutinante generalmente se realiza mediante: luz, absorción, calentamiento, proceso de gasificación.

En la reparación láser de la muela abrasiva, el control razonable de la potencia y densidad del láser, puede eliminar la muela abrasiva y los granos de diamante y el aglutinante en la superficie del material, para lograr el objetivo del plástico de la muela abrasiva, ajustando los parámetros de procesamiento láser, también puede eliminar selectivamente los materiales aglutinantes en la superficie de la muela abrasiva, los granos de diamante tienen cierta altura de protuberancia, logrando el objetivo de reparar la muela abrasiva afilada.

4.2 Ventajas del método de vendaje láser

El método de recorte láser es un método de acabado sin contacto cuando no hay fuerza mecánica, el desperdicio de las herramientas de acabado, el tiempo de acción del láser es corto, el área de trabajo es pequeña, los granos de diamante y el aglutinante no se dañan, aseguran el rendimiento de pulido del grano y la eficiencia de acabado es alta, el defecto es que el proceso de acabado es complejo y de alto costo.

5. Método de tratamiento electrolítico

5.1 Principio del método de tratamiento electrolítico

El método de preparación electrolítica se utiliza principalmente para muelas abrasivas de diamante adhesivas de metal, preparación electrolítica, muela abrasiva unida a metal con la fuente de alimentación de CC positiva para el ánodo electrolítico, en el electrodo de la herramienta y la fuente de alimentación de CC del electrodo negativo para el cátodo electrolítico, entre el ánodo y el cátodo inyección con electrólisis de líquido de molienda como electrolito, la muela abrasiva de diamante, el electrolito, el electrodo de la herramienta y el bucle de corriente de la fuente de alimentación, recortando, dejando que se llene el espacio entre el cátodo y el ánodo, la electricidad del electrolito del flujo de electrolito que termina la muela abrasiva, la muela abrasiva de diamante en la superficie de la unión metálica de los componentes metálicos bajo el efecto del electrolito, disuelto en el electrolito,

Combinados con iones de hidróxido en el electrolito, los sólidos diminutos se generan y se eliminan mediante el electrolito que fluye, lo que reduce en gran medida la resistencia de unión de la superficie de la muela de diamante. Luego, se puede utilizar el método de reacondicionamiento mecánico para mejorar en gran medida el rendimiento del reacondicionamiento.

Por lo tanto, el tratamiento electrolítico es un método de tratamiento compuesto con acción electroquímica como principal y acción mecánica como auxiliar.

5.2 Características del método de tratamiento electrolítico

El método de preparación electrolítica puede facilitar la realización del tratamiento electrolítico en línea de la muela de diamante con unión metálica, y el plástico y el afilado pueden terminar al mismo tiempo, fácil de controlar el estado de corte, en la superficie de la muela de diamante, el tratamiento de la muela de diamante por electrólisis es la ventaja de un tratamiento de corto tiempo, bajo calor de pulido y evitar la vida útil de la muela de diamante causada por la temperatura de tratamiento del grano de pulido de carburo, el defecto es el método de tratamiento electrolítico del plástico, la precisión no es alta, el costo de reparación es mayor, el proceso más complejo.

El afilado de la muela de diamante es la clave para el rectificado de precisión, el rectificado de ultraprecisión, el rectificado de alta eficiencia y el rectificado de conformación de materiales duros y quebradizos.

Los métodos de afilado de muelas de diamante son diversos y tienen sus propias características. Este artículo solo presenta varios métodos de afilado que se han estudiado y aplicado ampliamente en la actualidad y que tienen un buen efecto de afilado. En la aplicación práctica, es necesario considerar exhaustivamente varios factores, como la pieza de trabajo y el mecanizado, para seleccionar el esquema de afilado óptimo para lograr el efecto de afilado.
