¿Cómo afecta la estructura al rendimiento de una muela abrasiva dividida?

La estructura de una muela abrasiva dividida juega un papel fundamental a la hora de determinar su rendimiento. Como proveedor de muelas abrasivas divididas, he sido testigo de primera mano de cómo diferentes diseños estructurales pueden dar lugar a distintos niveles de eficiencia, precisión y durabilidad en las operaciones de rectificado. En este blog, profundizaré en las formas en que la estructura afecta el rendimiento de una muela abrasiva dividida, brindando información basada tanto en conocimientos teóricos como en experiencia práctica.

Estructura básica de las muelas abrasivas divididas

Antes de analizar cómo la estructura afecta el rendimiento, es esencial comprender los componentes básicos de una muela abrasiva dividida. Una muela abrasiva dividida normalmente consta de un cuerpo base y segmentos abrasivos. El cuerpo base proporciona soporte y estabilidad a la rueda, mientras que los segmentos abrasivos son responsables de la acción de rectificado real. La forma en que se diseñan y ensamblan estos componentes influye significativamente en el rendimiento de la rueda.

El cuerpo base suele estar fabricado con materiales como acero o aluminio, elegidos por su resistencia y rigidez. El diseño del cuerpo base puede variar, y factores como su forma, grosor y la presencia de canales de refrigeración afectan el rendimiento de la rueda. Por ejemplo, un cuerpo base con canales de enfriamiento bien diseñados puede disipar el calor de manera más efectiva durante el rectificado, evitando el sobrecalentamiento del disco y la pieza de trabajo, lo que a su vez puede mejorar el acabado superficial de la pieza de trabajo y extender la vida útil de los segmentos abrasivos.

Los segmentos abrasivos se fijan al cuerpo base mediante diversos métodos, como soldadura fuerte, unión o fijación mecánica. El tipo de material abrasivo utilizado en los segmentos, como diamante o nitruro de boro cúbico (CBN), también tiene un impacto importante en el rendimiento del rectificado. Los diferentes materiales abrasivos tienen diferente dureza, resistencia al desgaste y capacidades de corte, que se adaptan a aplicaciones de rectificado específicas.

Influencia del diseño de segmentos en el rendimiento

El diseño de los segmentos abrasivos es uno de los factores más críticos que afectan el rendimiento de una muela abrasiva dividida. La forma de los segmentos puede variar, incluidas formas rectangulares, triangulares o trapezoidales. Los segmentos rectangulares se utilizan habitualmente ya que proporcionan una gran área de contacto con la pieza de trabajo, lo que resulta beneficioso para el rectificado con una alta tasa de eliminación de material. Los segmentos triangulares, por otro lado, pueden ofrecer una mejor evacuación de virutas debido a su forma puntiaguda, lo que reduce la probabilidad de obstrucción y mejora la eficiencia del rectificado.

También importa el tamaño de los segmentos abrasivos. Los segmentos más grandes generalmente tienen una vida útil más larga ya que contienen más material abrasivo. Sin embargo, también pueden ser más propensos a generar mayor calor durante el rectificado debido a su mayor área de contacto. Los segmentos más pequeños pueden proporcionar más flexibilidad para adaptarse a diferentes geometrías de piezas de trabajo y pueden ofrecer una mejor precisión en operaciones de rectificado fino.

El espacio entre los segmentos es otra consideración importante. El espaciado adecuado permite una evacuación eficiente de las virutas, evitando que queden atrapadas entre los segmentos y causen daños a la rueda y a la pieza de trabajo. Si el espacio es demasiado pequeño, se pueden acumular virutas, lo que provoca mayores fuerzas de rectificado, temperaturas más altas y un acabado superficial deficiente. Por el contrario, si el espacio es demasiado grande, la eficiencia del rectificado puede verse reducida ya que hay menos material abrasivo en contacto con la pieza de trabajo en un momento dado.

Impacto de los métodos de vinculación y apego

El método utilizado para unir los segmentos abrasivos al cuerpo base tiene un impacto significativo en el rendimiento de la muela abrasiva dividida. La soldadura fuerte es un método común que proporciona una unión fuerte y duradera entre los segmentos y el cuerpo base. Permite un rectificado de alta precisión ya que los segmentos se mantienen firmemente en su lugar, minimizando el riesgo de desplazamiento del segmento durante la operación. Sin embargo, las uniones soldadas pueden ser más frágiles y una soldadura fuerte inadecuada puede provocar el desprendimiento del segmento en condiciones de alta tensión.

La unión con resinas o matrices metálicas es otra opción. Los segmentos unidos con resina son más flexibles y pueden absorber parte de los golpes y vibraciones durante el rectificado, lo que resulta beneficioso para lograr un buen acabado superficial. Por otro lado, los segmentos unidos por matriz de metal ofrecen una mayor resistencia al desgaste y pueden soportar mayores fuerzas de rectificado, lo que los hace adecuados para aplicaciones de rectificado de alta resistencia.

Los métodos de fijación mecánicos, como el uso de pernos o abrazaderas, proporcionan una opción más fácilmente reemplazable para los segmentos abrasivos. Esto puede resultar ventajoso en situaciones en las que es necesario cambiar los segmentos con frecuencia debido al desgaste o cuando se requieren diferentes tipos de segmentos para diferentes operaciones de rectificado. Sin embargo, es posible que la sujeción mecánica no proporcione una unión tan fuerte como la soldadura fuerte o la unión, y existe el riesgo de que los segmentos se aflojen durante la operación si no se aprietan adecuadamente.

Papel del diseño del cuerpo base

El diseño del cuerpo base afecta la estabilidad general y el rendimiento de la muela abrasiva dividida. Un cuerpo base bien equilibrado es fundamental para garantizar un rectificado suave y sin vibraciones. Los desequilibrios en el cuerpo base pueden provocar un desgaste desigual de los segmentos abrasivos, un acabado superficial deficiente de la pieza de trabajo y una mayor tensión en la máquina rectificadora.

El grosor del cuerpo base también influye. Un cuerpo base más grueso puede proporcionar más estabilidad y soporte a los segmentos abrasivos, especialmente durante operaciones de rectificado de alta fuerza. Sin embargo, también puede aumentar el peso de la muela, lo que puede ejercer más presión sobre el eje y el motor de la rectificadora. Un cuerpo base más delgado puede reducir el peso de la rueda, pero puede ser menos rígida y más propensa a deformarse en condiciones de alta tensión.

Algunos cuerpos base están diseñados con características especiales, como agujeros o ranuras, para mejorar la refrigeración y la evacuación de viruta. Estas características pueden mejorar el rendimiento de la rueda al reducir la temperatura y evitar la obstrucción de las virutas. Por ejemplo, un cuerpo base con ranuras radiales puede permitir que el refrigerante fluya más eficazmente hacia la zona de rectificado, eliminando el calor y las virutas.

Aplicaciones y correlación de rendimiento

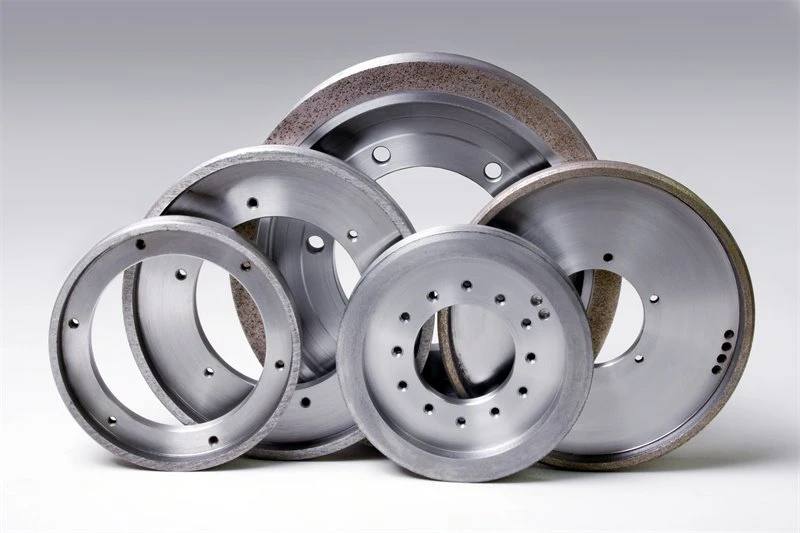

Los requisitos de rendimiento de una muela abrasiva dividida varían según la aplicación. Por ejemplo, en el caso del pulido de vidrio plano, unMuela de diamante para vidrio planoSe requiere un diseño de segmento específico y una estructura de carrocería base. Los segmentos deben tener una forma y disposición precisas para garantizar un acabado superficial liso y uniforme en el vidrio. El cuerpo base debe diseñarse para minimizar la vibración y la generación de calor para evitar grietas o daños a la frágil pieza de vidrio.

Al biselar vidrio E, se debeMuela abrasiva de biselado para vidrio EEs posible que se necesiten otros con una estructura diferente. Los segmentos deben poder soportar el rectificado de alta velocidad necesario para el biselado y proporcionar un borde afilado y preciso. El método de unión debe ser lo suficientemente fuerte como para mantener los segmentos en su lugar durante el proceso de biselado de alta fuerza.

En las operaciones de vendaje, unPalo de vestirSe utiliza a menudo para mantener la forma y el filo de la muela abrasiva. La estructura de la barra rectificadora, incluido el tipo de abrasivo y el material aglutinante, afecta su capacidad para rectificar eficazmente la muela abrasiva dividida. Una varilla de vendaje bien diseñada puede restaurar la capacidad de corte de la rueda y mejorar su rendimiento general.

Conclusión

En conclusión, la estructura de una muela abrasiva partida tiene un profundo impacto en su rendimiento. Desde el diseño de los segmentos abrasivos hasta el método de unión y el diseño del cuerpo base, cada aspecto juega un papel crucial a la hora de determinar la eficiencia, precisión y durabilidad de la rueda. Como proveedor de muelas abrasivas partidas, entendemos la importancia de adaptar la estructura de la muela a aplicaciones específicas. Ya sea para esmerilar vidrio plano, biselar vidrio E u otras operaciones de esmerilado, podemos proporcionar muelas abrasivas divididas de alta calidad con estructuras optimizadas para satisfacer las diversas necesidades de nuestros clientes.

Si está en el mercado de muelas abrasivas divididas o tiene alguna pregunta sobre su rendimiento y estructura, lo invitamos a contactarnos para una discusión detallada. Nuestro equipo de expertos está listo para ayudarlo a seleccionar la muela más adecuada para su aplicación y brindarle asesoramiento profesional sobre las operaciones de rectificado.

Referencias

1. "Tecnología de rectificado: teoría y aplicaciones del mecanizado con abrasivos" por Stephen Malkin.
2. "Manual de tecnología abrasiva" editado por Patrick C. Byrne.
3. Artículos técnicos sobre diseño y rendimiento de muelas abrasivas de conferencias de la industria e instituciones de investigación.
